Насосная станция — автономное водоснабжение частного дома

Время чтения: 7 мин
27143
2
Автор:

Вы построили себе загородный дом (дачу) и настало время монтажа канализации и водоснабжения. Когда участок небольшой и семья состоит из двух человек, а дом будет использоваться только в летнее время, водоснабжение легко можно доверить бытовому насосу. В случает с большой семьей и большим участком, требующем полива, следует смонтировать водопроводную сеть для снабжения загородного дома водой. Специально для автономного водоснабжения была создана бытовая насосная станция. Насосная станция автоматически под давление подает воду в водопроводную систему и постоянно снабжает вас водой днем и ночью. Именно о преимуществах насосной станции, о принципе работы и о том как подключить насосную станцию своими руками — пойдет речь в этой статье.

Преимущества применения насосной станции

Насосная станция для дома автоматически забирает воду из источника водоснабжения и под давлением по трубам подает воду к источнику водоразбора. Так же, станция, может увеличивать давление в системе водоснабжения. Это необходимо, когда ваша водопроводная система имеет недостаточное для потребления давление. Довольно часто применяют в комплексе с глубинным насосом, когда давления глубинного недостаточно.

Преимущества насосной станции перед глубинным и поверхностным насосом:

  • во время отключения электричества насосная станция продолжит подачу воды, оставшейся в гидроаккумуляторе;
  • при правильном подборе насосная станция создаст необходимый напор;
  • небольшой вес;
  • насосная станция устанавливается в любом удобном для вас месте;
  • насосная станция работает с периодическим отключением и включением, что означает минимальные затраты по электричеству и малый износ оборудования.

Проще говоря – автономная насосная станция проработает на вас не один год и избавит от необходимости носить воду вручную.

Устройство, принцип работы насосной станции

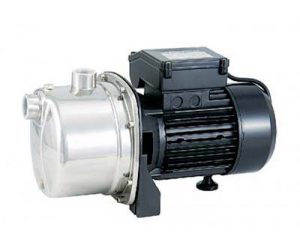

Поверхностный насос с эжектором

Человеку немного разбирающемуся в технике, насосная станция не будет открытием. Основной элемент конструкции  поверхностный насос с эжектором установленный на гидроаккумуляторе. Насос способен выкачивать воду с 10 метровой глубины и подавать в нужную точку водоразбора.

Автономное водоснабжение на даче

Насосная станция

Гидроаккумулятор для насосной станции

От насоса в источник воды отходит всасывающая магистраль, на конце которой устанавливается обратный клапан с фильтрующей сеткой. В комплекте с насосом идет напорный бак (гидроаккумулятор — стальной или нержавейка).

Расширительный бак для воды

Расширительный бак для воды

В гидроаккумуляторе замкнутая структуру, он имеет две полости разделенных резиновой мембраной. Одна полость накачивается воздухом под давлением, а во вторую будет поступать вода под давлением насоса. Гидроаккумулятор выполняет следующие функции:

  • защита водопроводной сети от гидравлических ударов;
  • накапливает воду находящуюся под давлением в полости для воды, в зависимости от запаса и расхода воды, насос на какое-то время отключается, т.е. в случае с отключением подачи электричества в систему будет подаваться вода, накопленная в баке.

Благодаря свойству накапливания воды напорный бак назвали гидроаккумулятором. Объем гидроаккумуляторов начинается от 8 и заканчивается 500 литрами.

Реле давления

Насосная станция оснащена реле давления, которое запускает и отключает насос при падении и поднятии давления до определенного уровня соответственно. Для контроля давления насос оснащен манометром в магистрали.

Реле давления реле гидростоп

Реле давления реле гидростоп

Полиэтиленовые трубы для водопровода

Соединение комплектующих насосной станции осуществляется с помощью труб и фитингов. Для монтажа водопроводной сети для удобства рекомендуем использовать полиэтиленовые трубы.

Полиэтиленовая труба не повержена коррозии, легкая и прочная. При замерзании трубу из полиэтилена не рвет, она разширяется. Полиэтиленовые трубы прослужат больше 50 лет. Принцип работы насосной станции в выкачивании воды из источника (колодец, скважина), создание давления в водопроводной сети, вода под давлением распределяется в точки водоразбора.

ПНД труба

ПНД труба

Вода по водозаборной трубе с клапаном и фильтрующей сеткой выкачивается из источника при помощи насосной станции и подается сперва в напорный бак. По мере достижения оптимального давления в гидроаккумуляторе, заданном на реле давления, насос отключается. После наполнения накопительного бака водой, насос отключается, а когда вы открываете кран из него начинает бежать вода под давлением. Именно воздух во второй плоскости бака находящийся под давлением поддерживает воду в системе под давлением и выталкивает в разборный кран. Насосная станция включается тогда, когда падение давления дошло до заданного в реле давления для отключения.

Как подключить насосную станцию

Теперь вы знаете устройство насосной станции, переходим к самому главному, как самому подключить насосную станцию используя лишь собственный опыт и паспорт агрегата. Чтобы станция у нас работала надежно и бесперебойно устанавливаем ее на устойчивую поверхность. В идеале насосная станция устанавливается на бетонное основание, так же можно закрепить ее на деревянном щите. Обязательно жесткое крепление с использованием резины в качестве амортизатора. Для монтажа насосной станции нам понадобятся:

  • бруски 150:100 сечения, причем длина брусков должна быть большей ширины насосной станции не менее чем на 6 см;
  • доска обрезная 10-15 см шириной (или 2-е доски по 5-7 см шириной) толщина 4-5 см, длина доски должна превышать габариты насосной станции на 8-10 см;
  • а так же песчано-глиняный раствор 3 к 1.

На ровной поверхности делаем два углубления по форме прямоугольника, ширина прямоугольника составляет 2,5 см и глубина 1,3 см. Бруски предварительно обрабатываются антисептиком и укладываются на дне углубления строго горизонтально. Верх бруска должен выступать на 2 см от основания.

Основание для установки насосной станции

Место для Установки насосной станции

Место для Установки насосной станции

Для брусков делаются углубления напротив крепежа на насосной станции (полозья на гидроаккумуляторе). Готовим песчано-глиняную смесь и укладываем вокруг брусков обязательно утрамбовывая. Доски так же обрабатываются антисептиком и прикручиваются шурупами или приколачиваются гвоздями к брускам. Когда раствор застыл, на доски устанавливаем насосную станцию водоснабжения и крепим ее шурупами «глухарь» с гравюрой под шапкой, не позволяющей развинтиться при вибрации.

Монтаж насосной станции к основанию

Установка насосной станции

Установка насосной станции

Под ножки насосной станции укладываются резиновые прокладки толщиной 1-2 см. Это все делается для снижения вибрации и снижения шума от работы станции.

Обслуживание насосной станции

Работу насосной станции следует периодически, а не пока не сломается, контролировать. Проверяйте наличие давления воздуха в гидроаккумуляторе, для этого можно использовать простой автомобильный насос с манометром. Если давление упало, подкачайте его. Заводское давление 1,5 атмосферы. Проверьте на какой отметке манометра насосная станция запускается и на какой отключается. Заводские настройки включение на 1,7*(8), отключение 2,8.

Раз в два в году промывается мембрана. Если мембрана износилась, замените ее.

Мембрана для расширительного бака

Мембрана для расширительного бака

Мембрану можно промыть применив раствор воды с содой. Так же может загрязниться инжектор насоса, вы узнаете это тогда когда вода перестанет подаваться в водопроводную магистраль. Снимается ракушка и чистится инжектор.

Частая прочистка инжектора уменьшает его срок службы. Для очистки используется наждачная бумага №80-110.  Не меньше одного раза в год зачищаются контакты в реле давления.

Цены на мембраны начинаются от 800 руб. в зависимости от литража.

Устранение вероятных неисправностей насосной станции

Поздравляем вас, теперь вы установили насосную станцию и знаете о том как ее обслуживать, теперь можно её подключить! В процессе испытательного запуска или в дальнейшей эксплуатации могут возникнуть неисправности. Выясним какие именно и как их устранить.

Неисправность:

Насосная станция работает, а уровень давления в магистрали равен нулю и вода не поступает.

Устранение:

удалить полностью воздух из всасывающей магистрали; если это не помогло — проверьте мембрану и ее крепление на целостность, расправить и установить на место.

Неисправность:

Насосная станция не отключается, вода поступает с примесью воздуха.

Устранение:

Проверить место соединения водозаборной трубы и фильтра на наличие отверстия, в которое может попадать воздух, заделать его силиконовым герметиком.

Неисправность:

Вода не поступает в водопровод, а вытекает из насоса.

Устранение:

Проверить правильно ли установлен обратный клапан, это определяется по направлению стрелки нарисованной на поверхности устройства.

Как подобрать насосную станцию

Прежде чем подбирать насосные станции для загородного дома или дачи следует сперва узнать производительность вашего источника (скважина, колодец). Производительность ниже 1,7 м³/ч — насосная станция не сможет обеспечить необходимое давление в водопроводной системе, будут постоянные перебои водоснабжения. По этому, при выборе модели насосной станции ориентируйтесь на максимальную производительность своего источника, которая должна быть чуть больше чем производительность насосной станции. В противном случае ваш источник будет постоянно пуст, так как насос будет быстро выкачивать из него всю воду. Необходимая производительность рассчитывается по количеству водоразборных точек.

Средний расход воды в одной точке водоразбора составляет 0,35 м³/ч. Если точек 5 водоразбора получается 1, 75 м³/ч. Насосную станцию всегда надо брать с запасом производительности, поэтому необходим насос с подачей воды в 2 м³/ч. Учитывая водоразборные точки выбирается гидроаккумулятор. На каждую новую точку  водоразбора прибавляются 12 литров. Наш пример 5×12=60 литров.

Насосная станция для водоснабжения дома

насосная станция Aquario

Насосная станция Aquario

Те кто уже установил у себя насосную станцию водоснабжения, оставляют благоприятные отзывы о ней. Вода, поступающая в кран автоматически, позволяет не накапливать воду заранее и носить ее из источников воды вручную. Принимать душ становится гораздо проще. Процесс поливки огорода и сада автоматической подачей воды с помощью насосной станции становится удовольствием, а не наказанием. Если еще установить капельный полив, у вас останется больше времени на другие дела. Это время вы можете посвятить своей семье!
