Любой потоп в квартире можно остановить всего за несколько секунд! В неприятных ситуациях система защиты от протечек водопровода — Аквастоп — заблокирует подачу горячей и холодной воды. Представляю вам инструкцию по установке экстренного отключения воды.

Аквастоп это очень простая система, состоящая из трех компонентов: контроллер, шаровые электро краны и датчик протечки. Система работает по такому принципу: вода, протекшая, попадает на датчик установленный на полу, датчик передает сигнал контроллеру, а это устройство, уже в свою очередь, с помощью электрокранов перекрывает поступление воды в трубопровод.





Покупая Автостоп, вы гарантированно сможете установить его у себя в квартире самостоятельно без сторонней помощи. Система проста в установке и нижеследующая пошаговая инструкция тому доказательство.

Во-первых, необходимо разместить шаровые краны в последовательности за ручными вводными вентилями. Устанавливать систему до главных вентилей, а так же вместо них запрещено!

Устанавливаем шаровые краны

Краны устанавливаются в систему водопровода. Что для этого необходимо сделать?

  1. Обязательно перекрыть вводные вентиля перед  установкой кранов.
  2. Отсоединить от них водопроводную разводку.
  3. Установить краны за водными вентилями.
    Устанавливаем шаровые краны

    Устанавливаем шаровые краны

При том, когда выход вводного вентиля тип «папа», кран Аквастопа просто накручивается. Тип «мама» (как на картинке), необходимо установить «американку».

Американка – это накидная  гайка, используемая тогда, когда необходимо соединить два участка резьбы без вращения, например, кран и вентиль.

Обмотайте резьбовое соединение уплотнителем (герметик, лента фум. нитка-тангит, лен) и накрутите американку на вводный кран.

Устанавливаем шаровые краны и фитинги

Устанавливаем шаровые краны и фитинги

Фумкой и другими средствами уплотняются резьбовые соединения при авторемонтных или сантехнических работах, ремонте бытовой техники и т.п.

Американка закручивается специальным ключом или же шестигранником.

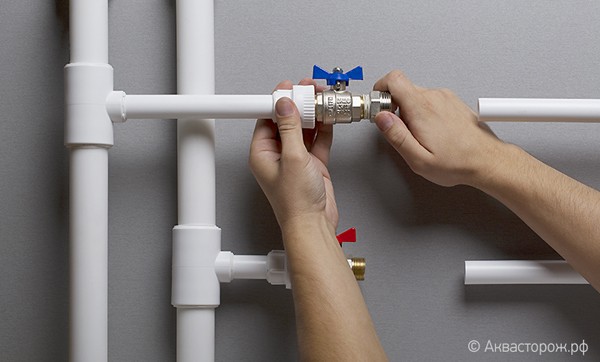

Соединить кран Аквастоп и вводный вентиль. Следите за потоком воды в кране, на кране есть специальное обозначение направления воды в виде стрелочки.

Соединить кран Аквастоп и вводный вентиль.

Соединить кран Аквастоп и вводный вентиль.

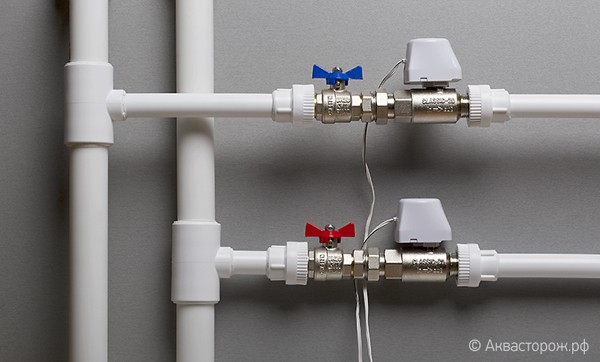

Теперь необходимо подсоединить разводку, которую вы отсоединяли раньше, к крану Аквастоп.

Соединение разводки Аквастоп

Соединение разводки Аквастоп

После того как краны Аквастоп установлены, регулятор давления, установите фильтра, счетчики и другое.



Монтаж контроллера в Аквастоп

Контроллер устанавливается обязательно в сухом и чистом помещении, с влажностью воздуха не более 70 %. Это делается в прихожей, в коридоре, в уборной или в сантехническом шкафе.

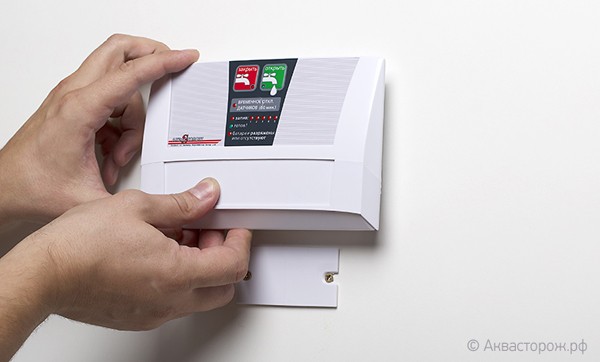

Сперва наносится на стену разметка для закрепления основания контроллера (пластина). Засверлить отверстия для саморезов (в комплекте). Прикрутите пластинку и установите в ней контроллер.

Установка контроллера

Установка контроллера

Устанавливаем датчики протечки

Проводковые датчики аквастоп устанавливаются с открытой и скрытой укладкой провода. Фиксировано и не фиксировано. Скрытая прокладка провода делается даже после ремонта, провода прокладываются в плинтусе или в шве кафельной плитки.

  • провод датчика помещается в шов между плиткой;
  • донышко на полу фиксируется с помощью винта или двустороннего скотча;
    Устанавливаем датчики протечки

    Устанавливаем датчики протечки

  • на донышко закрепляется пластина;
    закрепляется пластина

    Закрепляется пластина

  • и надевается декоративный пластиковый колпачок.
    пластиковый колпачок

    Пластиковый колпачок

Беспроводные датчики удобны так как им не нужны провода, они связываются с контроллером с помощью радиосигнала.

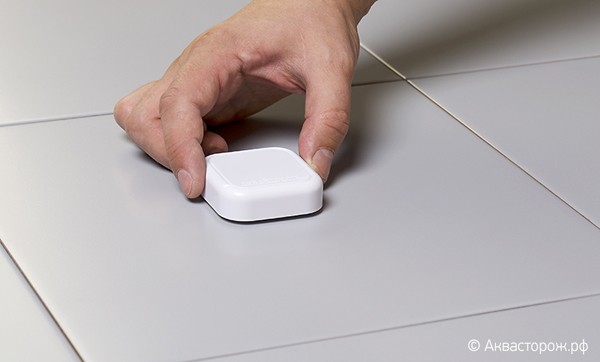

Датчики раскладываются в местах возможных протечек, и если нужно, закрепляются на полу двусторонним скотчем.

Установка датчика на полу

Установка датчика на полу

Настройка системы: подключаем компоненты к контроллеру

Чтобы наладить систему аквастоп, подключить все компоненты к контроллеру, необходимо проделать следующие операции:

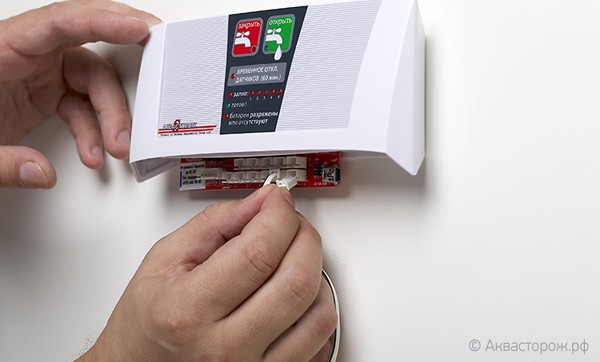

1. Подключаем краны к контроллеру (в разъемы Кран 1, Кран 2 и др.).

подключаем компоненты к контроллеру

Подключаем краны к контроллеру

2. Подключаем все датчики к контроллеру, расположенные на плате слева, пронумерованы.

Подключаем все датчики

Подключаем все датчики

Беспроводные датчики уже прописаны в контроллере, поэтому подключать их не нужно.

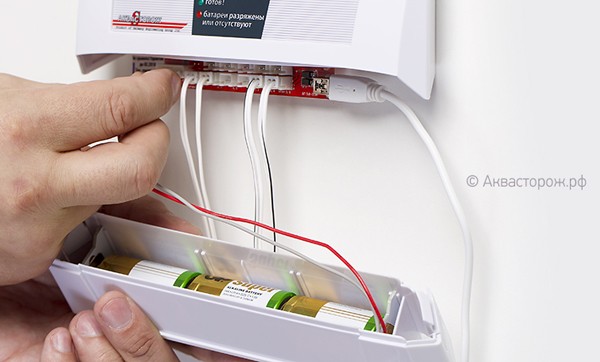

При монтаже проводной системы батарейный блок подключают в специальный разъем на плате и соединяют с основной частью контроллера. Все провода продеваются в специальное отверстие.

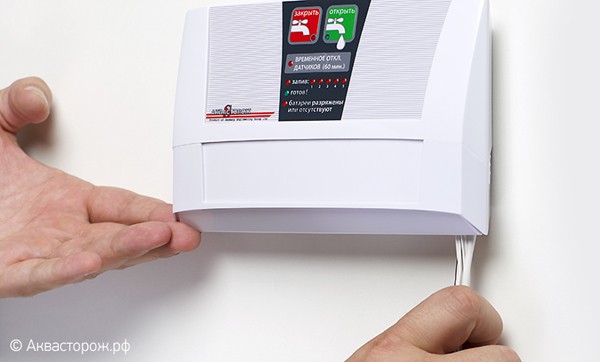

Установка проводной системы защиты от протечек воды аквастоп завершен.

Установка проводной системы защиты

Установка проводной системы защиты

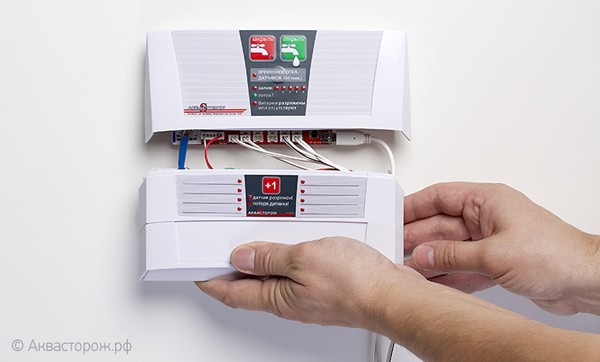

Для установки беспроводной системы аквастоп соедините радио-базу с батарейным блоком и прикрепите к контроллеру.

соедините радио-базу с батарейным блоком

Соедините радио-базу с батарейным блоком

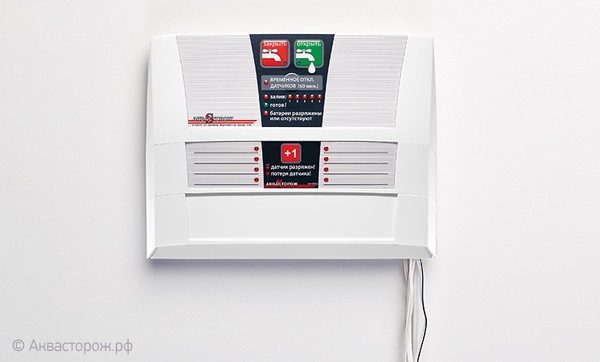

На этом установка беспроводной системы защиты от протечек воды завершен.

системы защиты от протечек воды завершен

Системы защиты от протечек воды завершен

Подытожив: установка системы защиты от протечек воды аквастоп не сложно, справится может даже любитель. Следует заметить, время установки системы защиты зависит от некоторых факторов:

  • количества стояков в вашем квартире;
  • свободный доступ к стоякам;
  • количества приборов, установленных на трубах;
  • способа прокладки проводов датчиков и кранов (скрытые, не скрытые).

В среднем, для установки системы аквастоп вам потребуется от часа до четырех часов.
