Как подключить блок управления в септике Топас

Канализация
Владельцы септиков Топас часто пытаются самостоятельно подключить блок управления, но не всегда это удаётся сделать правильно. В статье разберём все нюансы!
( Пока оценок нет )

Сегодня речь пойдет о правильном подключении блока управления септика Топас. Септиков много, а Топас является самым известным среди всех. При своей известности блок управления, здесь проще простого. Но при своей простоте, необходимо понимание как он работает и куда что подключается. Многие владельцы Топасов пытаются самостоятельно обслуживать свой септик Топас, а так же ремонтировать, но не всегда получается это сделать правильно. Например, как подключить блок управления Топас?

Блок управления бывает двух видов

  • Блок управления для Топас с самотечным выбросом очищенных стоков — с розетками для подключения компрессоров 1 и 2.
  • Блок управления для Топас с принудительным выбросом очищенных стоков — с розетками для подключения компрессоров 1 и 2, розетка 3 для насоса принудительной откачки.

Раньше блоки управления шли с выносными розетками и не было дополнительной распредкоробки. Сейчас же новый блок управления идет со встроенными розетками и подключается он через распределительную коробку. Этот ход сделан намеренно, блок управления стал пломбироваться, и в случае обращения по гарантии проверяются не сорваны ли пломбы, не лазил ли кто в блок управления и не нарушил работу станции.

Не редко появляются вопросы как правильно подключать блок управления в Топасе. Ниже мы перечислили схемы подключения для каждой модели Топаса.

Схемы подключения Топас всех моделей

Ниже вы увидите подробные схемы всех моделей септиков.

Схема подключения в блоке управления Топас 5-30 (Пр)

Подключить септик Топас к электричеству очень просто. На самом деле производитель все учел, сделал отдельную распределительную коробку, заводите в нее питание, соединяете стандартными зажимными колодками, все, в септике больше ничего не требуется подключать. Подключаете в доме кабель на автомат, включаете и все работает.

Но если вы по какой то причине заходили залезть в блок управления то готовьтесь встретить паутинку проводов, в которых, по началу, можно заблудиться. От Топас 4 до 30 блок управления очень простой как 3 рубля. Достаточно только понять принцип работы самой станции Топас. К примеру в небольших септиках все управляется за счет поплавкового переключателя, который просто передает питание на розетку 1 и розетку 2 и соответственно на 1 и 2 воздушный компрессор. Таким образом работают 2 цикла переработки стоков.

Вот как эти схемы выглядят.

Схема блока управления Топас 5-30 (Пр)

Так стоп!!! Вы всё ещё не подписаны на наши каналы в ТГ и Дзен? Вот каналы: ТГ - (https://t.me/allremont59ru) и Дзен (https://dzen.ru/1postroyka)

Схема подключения в блоке управления Топас 40-50 (Пр)

В моделях побольше уже добавляется электромагнитный клапан, задача которого, перенаправлять воздух в разные направления и так же вся суть в работе двух циклов (циркуляция и рециркуляция).

Схема блока управления Топас 40-50 (Пр)

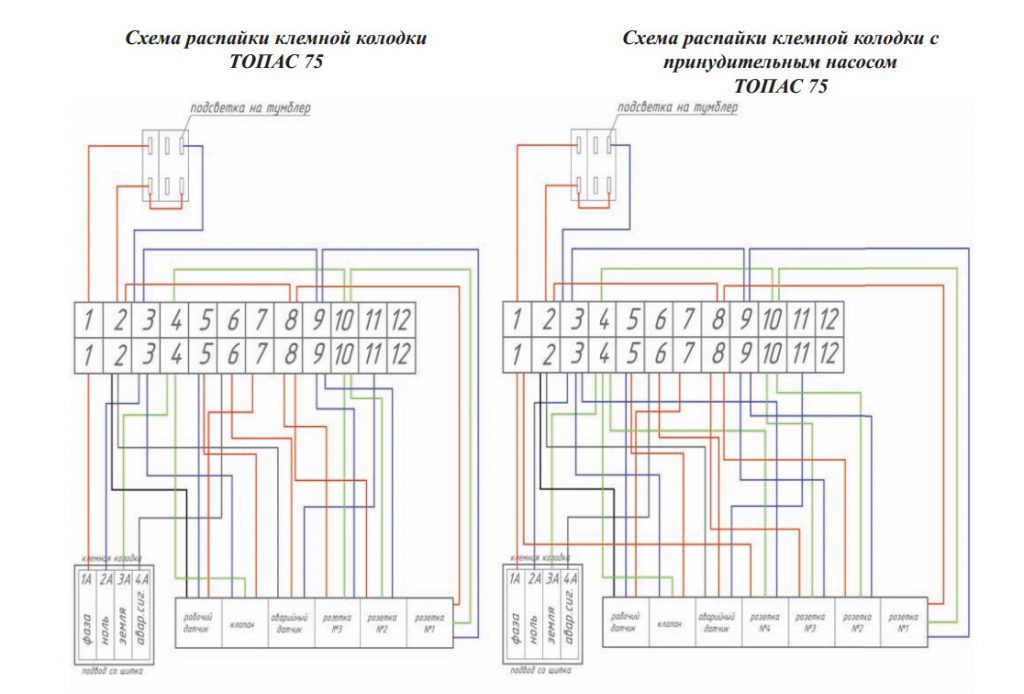

Схема подключения в блоке управления Топас 75 (Пр)Схема блока управления Топас 75 (Пр)

Схема подключения в блоке управления Топас 100 (Пр)

Схема блока управления Топас 100 (Пр)

Схема подключения в блоке управления Топас 150

Схема блока управления Топас 150

Схема подключения в блоке управления Топас 150 Пр

Схема блока управления Топас 150 Пр

Какой электрический кабель выбрать для подключения Топас

При устройстве автономной канализации Топас необходимо правильно подобрать автомат защиты утечки тока и электрический кабель для подачи питания. Рекомендуется устанавливать универсальные ДИФ автоматы или автомат + узо. Таким образом вы вдвойне защищаете оборудование, установленное в Топас, от поломки.блок управления УОСВ ТОПАСблок управления УОСВ ТОПАС

Рекомендуемый автомат защиты для септика Топас

НаименованиеЗначение
1УОСВ «Топас» 4-40 (отдельный автомат. выключатель)10 Ам
2УОСВ «Топас» 50-150 (отдельный автомат. выключатель)16 Ам

Рекомендуемые кабели для Топас

НаименованиеЗначение
1Рекомендуемый кабель при расстоянии до 30мВБбШвнг 4х1,5 кв
2Рекомендуемый кабель при расстоянии с 30м до 80мВБбШвнг 4х2,5 кв
3Рекомендуемый кабель при расстоянии более 80мВБбШвнг 4х4 кв

Помните, что неправильно подобранные кабели или автоматы могут привести к неприятным последствиям или, чего еще хуже, к пожару.

Видео Замена блока управления Топас

Схемы управления, на мой взгляд, очень удобные, каждый провод имеет свой цвет, при чем это реальные цвета, к примеру у поплавкового переключателя реально 1 провод черный, 2 синий, 3 коричневый, у поплавка аварийной сигнализации тоже самое (как подключить аварийную сигнализацию к септику Топас). Но если вы умудрились не понять суть работы септика и не получилось разобрать схемы блока управления, задавайте свои вопрос в комментариях или на форуме, будем разбираться и подсказывать вам.
