Инструкция по монтажу и установке УОСВ «ТОПАС»

17816
     Канализация
Сергей Юшков
Сергей Юшков

Принцип работы УОСВ «ТОПАС»

Установка «ТОПАС» не аккумулирует, а очищает стоки. Это достигается комбинацией биологической очистки с мелкопузырчатой аэрацией (при ней искусственно подается воздух). Биологическая очистка основана на разрушении микроорганизмами всех органических веществ. Сточные воды не загнивают, становятся чистыми.


Инструкция по монтажу и установке УОСВ "ТОПАС"



Перед монтажом Топас

Перед началом работы надо ознакомиться с инструкцией. Септик Топас не имеет входного отверстия для соединения с трубопроводом канализации. Во время монтажа трубопровод вводится в приемную камеру установки и после этого отверстие вырезается точно по диаметру трубы.

Последующая герметизация соединения выполняется способом обпайки с применением технического фена и сварочного прутка ПП 7 мм.



Патрубок самотечных моделей установки выпускается сечением 110 см, в моделях, где выброс принудительный, сечение трубы 25 или 3 мм. Глубина вывода трубы — минимум 2 100 мм.

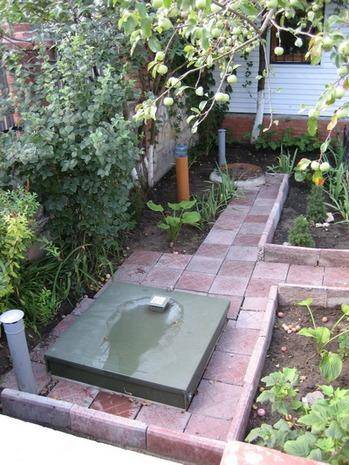

Крышка установки, вместе с петлями, должна возвышаться над уровнем грунта на 150 мм. Отработанные газы вентилируются через подводящую трубу канализации, потом — через стояк. Фановый стояк выводится непосредственно на крышу или в верхнюю точку канализации. Нельзя совмещать шахты вентиляции и канализации.

Соединение установки «ТОПАС» с канализацией

Глубина входа подводящей трубы зависит от модели установки и указана в схеме. Чтобы облегчить установку подводящей трубы, установка поставляется без входного раструба. Когда установка будет зафиксирована в подготовленном котловане, отверстие в стенке приемной камеры вырезается согласно схемы. Оптимальную работу установки обеспечит соединение подводящего трубопровода на 1 500 мм выше днища УОСВ, это обеспечит хороший накопительный объем залпового сброса и поможет избежать подпора воды в трубопроводе.

Вырезаемое отверстие должно точно соответствовать профилю трубы канализации, потом оно обваривается сварочным прутком.

Важные условия: вход вводится в приемную камеру, вход отвечает модели УОСВ, подводящая магистраль должна быть выполнена из тру ПВХ 110х3,2 мм или ПВХ 160х3,6.



Монтаж УОСВ «Топас»

Установка представляет собой цельный пластиковый резервуар. Специальный листовой пропилен обеспечивает высокую прочность. Стенки резервуара можно не бетонировать. Для установки надо подготовить специальный котлован согласно схемы, прилагаемой к каждой модели. Можно устанавливать на нормальный плотный грунт на подсыпанный песчаный слой, толщиной 100 мм. Дополнительное сопротивление от всплытия создают ребра жесткости.

Заливая септик Топас чистой водой, одновременно надо проводить обсыпку песком, выравнивая внутреннее и наружное давление.

Последовательность при монтаже автономной канализации ТОПАС

  1. Подготовить котлован, соответствующий модели, с деревянной опалубкой.
  2. Подсыпать песком основание.
  3. На нужную глубину подвести соответствующую магистраль.
  4. Подвести кабель в гофрированной трубе ПВХ или ПНД.
  5. Обеспечить для заливки нужный объем воды.
  6. УОСВ опустить в котлован, установить по уровню, выверяя горизонталь и вертикаль, максимальное отклонение — 5 мм.
  7. Обсыпать песком на 300-400 мм.
  8. На эту же высоту заполнить водой.
  9. Обсыпать песком на 1000 мм от дна.
  10. До уровня обсыпки залить водой.
  11. Можно выполнять отверстие:
    • в соответствии со схемой отмерить высоту трубы, которая соединена с приемной камерой,
    • сделать отверстие для трубы,
    • установить патрубок, который прилагается, произвести спайку сварочным прутком,
    • соединить магистраль с патрубком через специальную муфту,
    • соединить трубу с самотечным выходом,
  12. В принудительных моделях сделать отверстие сечением 25 или 32 мм, в направлении выброса чистой воды, вставить и cпаять патрубок,
    • установить насос и смонтировать отвод для воды, согласно схемы, насос подключить.
  13. Кабель подключается по схеме.
  14. Установить и подключить компрессоры.
  15. Обсыпать песком до нулевой отметки.
Инструкция по монтажу и установке УОСВ "ТОПАС"


Установка аварийной сигнализации на септик

В доме: установить фонарь, прилагаемый в комплекте, завести в него провод ПВС 2х0,75 мм ( двухжильный). Кабель провести в электрический щит и соединить один провод с фазой, а второй — на ноль через шину.

На крышке УОСВ: делается в крышке ТОПАС отверстие 8-10 мм, установить на крышке фонарь, провод подключить к фонарю и распаячной коробке.

Ввод септика в эксплуатацию

Выполняя монтаж, вторичный отстойник, камеры аэротенка, стабилизатор ила заполняют водой до уровня, где выходит чистая вода, приемную же камеру заполняют на глубину около 1800 мм. Теперь установка готова к началу эксплуатации.

Штатного режима работы можно достичь через 14-30 дней использования, при условии, что в доме проживает номинальное количество людей. Во время нормальной работы септика вода на выходе чистая и без запаха.

В первые 14-30 дней формируется густой ил и происходит пенообразование. Его причина — применение разных моющих средств, которые попадают в канализацию. Когда ил в аэротенке достигнет нужной концентрации, пенообразование прекратится. На это время желательно сократить использование синтетических моющих средств с поверхностно-активными веществами.

Для того, чтобы убедиться в том, что установка работает нормально, надо взять пробу активационной смеси в режиме аэрации в аэротенке. Проба в 1л помещается в стеклянную емкость и отстаивается полчаса. За это время на дне оседает активный ил, а над ним отчетливо виден слой чистой воды. В емкости будет примерно 20% ила и 80% чистой воды.

Инструкция по монтажу и установке УОСВ "ТОПАС"
Техническое обслуживание септика

  • Один раз в неделю нужно осматривать установку.
  • Раз в три месяца с помощью встроенного насоса удалять осадок из стабилизатора активного ила, очищать насосы в приемной камере, очищать и промывать установку, чистить форсунки 1 и 2 цикла, не перерабатываемый мусор удалять с помощью специального сита.
  • Один раз в год надо чистить фильтр компрессора, а раз в два года менять его мембраны. Раз в пять лет чистить донную часть приемного резервуара и аэротенка, там собирается минерализованный осадок.
  • Рекомендуется аз в 10 лет менять аэрационные элементы аэраторов.
  • УОСВ работает автоматически, ежедневный контроль ей не нужен. Время от времени надо открывать крышку и осматривать установку.
  • Чтобы удалить ил с помощью насоса надо выключить установку выключателем, который расположен в компрессорном отсеке. Отпуская хомут, надо удалить пробку из шланга насоса. После этого перевести установку в режим прямой перекачки и включить, подняв поплавковый переключатель в приемной камере. Теперь 50% стабилизатора ила надо откачать

Оценка работы септика

  • Если установка работает правильно, вода на выходе не имеет запаха и чистая на вид.
  • Если вода на выходе мутная, значит она не очищена полностью. Это случается когда установка на набрала мощность в ходе ввода в эксплуатацию. Через месяц образуется достаточное количество ила и вода станет чистой.
  • Другая возможная причина — использование большого количества моющих средств, отбеливателя, содержащего хлор, частая стирка. В течение суток проблема урегулируется.
  • Если сток стал постоянно мутным, значит система перегружена, превышен залповый сброс. В случае выхода из строя компрессора или разгерметизации воздушной сети, в установку поступает недостаточно воздуха.

Мероприятия для эксплуатации септика зимой

Септик  предназначен для очистки стоков и в зимнее время. Крышка установки специально утеплена. Если температура на улице не ниже -20 градусов, стоков поступает не менее 20%, установка не нуждается в дополнительных мероприятиях. А если температура ниже -20, верхнюю часть установки надо утеплить.

Когда температура опустится до -15 градусов, лучше не открывать люк без острой необходимости. Консервация и расконсервация установки должна проводиться по инструкции и фиксироваться в паспорте установки.

Консервация септика

Консервация предусматривает такие процедуры. Постепенно, в несколько этапов откачать содержимое и чистую воду не более 40% процентов из каждой камеры. Откачивать до полного осветления воды. Если уровень грунтовых вод высокий, то пустая камера может всплыть. Не надо допускать ее опустошения. После откачки установку промыть, прочистить насосы, форсунки и аэрлифты. Отключить установку от электричества, снять компрессоры, с принудительной модели — насос. Зимой — утеплить крышку.

Важно! Не откачивать содержимое камер одновременно, это может привести к выдавливанию установки из грунта.

Как производить откачку. Откачать содержимое камер и заполнить их чистой водой на 1 800 мм от дна. Откачивать в такой последовательности: камера отстойника стабилизатора ила, камера аэротенка, приемная камера. Если установка остается на зиму включенной, надо произвести техническое обслуживание, согласно инструкции (раз в три месяца).

Требование по подаче электричества

Подключение электропитания к УОСВ «ТОПАС» нужно осуществлять только через специальный распределительный щит на отдельный выключатель (информация есть в таблице инструкции). Запрещено категорически подключать установку в обычную розетку или вместе с другими потребителями электроэнергии. В Приложении №3 есть схемы подключения.

УОСВ «ТОПАС» может нормально работать при колебаниях напряжения в 5% в одну или другую сторону. Если электричество отключится не более чем на 4 часа, УОСВ «ТОПАС» работает нормально. Если электричество отключается на длительное время, из-за отсутствия подачи воздуха, внутри установки начинаются анаэробные процессы. Как следствие — появляется неприятный запах и установка может переполнится, кроме установки, переполняется и канализация, ведущая к ней.

Если есть возможность, установку можно подключить к установке бесперебойного питания. На время отключения электричества нужно уменьшить количество стоков.

Септик работает при напряжении 220 В. Чтобы перепады напряжения не мешали работе установки, лучше установить стабилизатор напряжения.

Санитарно-гигиенические требования

Септик ТОПАС можно устанавливать в непосредственной близости к жилым зданиям. Во внутренне пространство установки подается воздух для вентиляции через канализационный трубопровод. Установка не является источником неприятного запаха и шума. Над каждым стояком для вентиляции нужна вытяжная часть.
