Фундамент на винтовых сваях. Плюсы и минусы использования. Особенности установки винтовых свай. Особенности конструкции фундамента, построенного с помощью винтовых свай.

В последние годы большинство застройщиков предпочитает свайно-винтовой фундамент, с использованием которого строят брусовые и каркасные дома. Однако достаточно ли вы осведомлены о технологии строительства, которая появилась более века назад?

Очень важно проявить максимальную ответственность при строительстве здания. Здесь следует учесть все детали, касающихся этапов строительства. И, прежде всего, следует понять, какой фундамент здесь использовать. Однако как быть, если на месте возведения дома были обнаружены «сложные « грунты.

Таковыми могут считаться:

  1. Торфяники;
  2. Заболоченные территории;
  3. Участки с грунтовыми водами;
  4. Участки, которые испытывают влияние сил морозного пучения;
  5. Участки, которые часто подвергаются затоплению.

В подобной ситуации имеет смысл возвести свайно-винтовой фундамент, который требует минимум времени на сооружение и отличается достаточной надёжностью.

Свайно-винтовой фундамент обладает рядом преимуществ:

  1. Установка занимает не более двух дней;
  2. Заниматься устранением неровностей рельефа участка не требуется;
  3. Не приходится проводить большой объём земляных работ;
  4. Сваи могут быть установлены в любую погоду.

Если говорить о минусах, которыми обладает свайно-винтовой фундамент, то можно выделить следующие:

  1. Сваи нельзя установить на скалистой местности и участках, где присутствуют известняковые прослойки или каменистый грунт;
  2. Монтаж свай не может быть выполнен на расстоянии менее 0,5 метра от уже возведённого дома. В такой ситуации возникают сложности, связанные с использованием специальных рычагов;
  3. Решение возвести свайно-винтовой фундамент может создать трудности, которые появятся в случае сооружения дома с подвалом. В этом случае фундамент может потребовать высоких затрат.

Используя опыт участников форума, далее нами будут рассмотрены:

  1. Особенности устройства свайно-винтового фундамента;
  2. Сведения, которыми нужно располагать для того, чтобы определить требуемое число свай;
  3. Нюансы, касающиеся установки свайно-винтового фундамента;
  4. Частые ошибки, которые допускаются в ходе установки свай.

Конструктивные особенности свайно-винтового фундамента

Фундамент на винтовых сваях представляет собой некоторое число свай, которые вкручивают в грунт. Все вместе они образуют единое поле. В ходе строительства домов обычно выбор останавливают на свах, имеющих следующие размеры. Ствол должен иметь диаметр 108 мм и длину 2,5 метра, а лопасть должна составлять в диаметре 300 мм. По завершении ввинчивания сваи в землю наружу будет выступать фрагмент ствола, имеющий длину около 50 см. Далее переходят к привариванию к стволу сваи оголовка. Обычно размеры оголовка следующие: 250х250 мм.

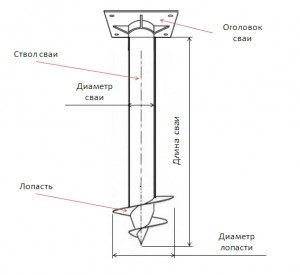

Конструктивные особенности свайно-винтового фундамента

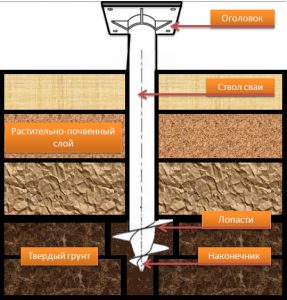

Конструктивные особенности свайно-винтового фундамента

Необходимость наличия оголовка связана с тем, что на него будет установлен обвязочный брус, швеллер либо ростверка, где впоследствии будет размещён дом.

Свая представляет собой металлическую трубу, у которой имеется заостренный конец и лопасть особой формы, размещенная в нижней части. Наличие лопасти как раз и позволяет вкрутить сваю в землю. В ходе данной процедуры она уплотняется. Завершается же установка сваи в тот момент, когда будет достигнута требуемая глубина либо твёрдое основание. Поэтому уже после установки свая способна выдерживать нагрузку, на которую она рассчитана.

Разница между сваями может состоять в длине, диаметре и предназначении. Данные параметры позволяют их классифицировать на виды:

  1. Винтовая свая Ø76 мм – применяется для сооружения заборов, беседок и небольших пристроек;
  2. Винтовая свая Ø89 мм – может применяться для возведения бытовок и причалов;
  3. Винтовая свая Ø108 мм – идеальное решение для возведения домов каркасного и брусового типа;
  4. Винтовая свая от Ø133 мм и выше – позволяет строить жилые здания на основе оцилиндрованного бревна, пенобетонных блоков, а также промышленные сооружения.

Приступая к выбору сваи, прежде всего, нужно учесть ключевые параметры.

Таковыми являются:

  1. Толщина металла стенки ствола. Для качественной сваи данный параметр имеет значение в диапазоне 4-4,5 мм;
  2. Толщина металла лопасти, минимальная значение которой должно равняться 5 мм;
  3. Качество сварного шва. Важно, чтобы после сварки не было раковин и непроваренных зон;
  4. Защитное покрытие сваи. При наличии некачественного либо тонкого окрасочного слоя во время ввинчивания сваи он будет удален, когда будет контактировать с грунтом.

Наряду с этим нужно сказать, что бывают сваи, которые имеют литой наконечник. Данные сваи отличаются тем, что наконечник вместе с лопастью образуют единый элемент. Последний создается на литейном производстве, после чего его фиксируют к стволу сваи при помощи сварки.

Сваи с литым наконечником

Сваи с литым наконечником

По сравнению со сварной подобная свая демонстрирует повышенную надежность. Дело в том, что для ее лопасти характерна значительная толщина, а у самой сваи присутствует только один сварной шов. В то же время ее можно вкручивать в землю в том месте, в котором имеются корни растительности либо камни небольших размеров.

Как рассчитать необходимое количество свай?

Распространено мнение, что при вкручивании сваи в грунт важно соблюдать некоторый шаг. В связи с этим для определения требуемого числа свай достаточно иметь представление об основных параметритах объектах — длине, ширине и массе. Однако, исходя из практического опыта, можно с уверенностью говорить, что данное суждение ошибочно. Как же можно узнать, какое количество свай потребуется при сооружении фундамента?

Как считают пользователи форума, чтобы не допустить ошибок при определении свайного поля, следует первым делом выяснить несущую способность земли под лопастью сваи. Для этого необходимо на участке выбрать так называемые «контрольные точки» и ввернуть туда сваи. Имея результаты вкручиваний, можно установить, какую длину должны иметь сваи и сколько их потребуется при возведении определённого дома.

Чтобы определить ключевые параметры свайного фундамента, можно обратиться к специальной таблице. Она позволит установить несущую способность винтовой сваи, ориентируясь на тип грунта.

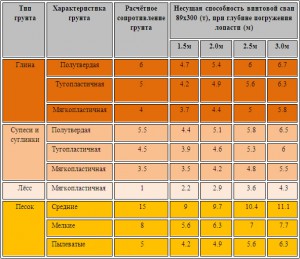

Несущая способность винтовых свай в зависимости от грунта

Несущая способность винтовых свай в зависимости от грунта

Если говорить о российской столице и Подмосковье, то здесь сваи должны ввинчиваться не менее, чем на 1,5 метра. Это позволяет иметь уверенность, что свайный фундамент будет установлен ниже глубины промерзания грунта. При соблюдении технологии монтажа винтовой сваи диаметром 108 мм она сможет справляться с нагрузкой, равной пяти тоннам.

Особенности монтажа свайно-винтового фундамента

Для установки винтовых свай может применяться наряду с механическим и ручной метод. В первом случае задействуется оборудование, оснащённое гидробуром, а во втором — привлекаются рабочие.

Нужно сказать, что при использовании механического метода установки свай меньше возникает трудностей касательно обеспечения требуемого усилия ввинчивания. Наряду с этим с помощью этого метода удается добиться повышенной точности при центрировании ствола сваи. За счет и установка получается более точной. Важно, чтобы ствол ввинченной сваи отклонялся от вертикальной оси не более, чем на два градуса.

По завершения вкручивания сваи на требуемую глубину ее верхушку необходимо отрезать. Для соблюдения горизонтальности всех свай и обеспечения соответствия одному уровню следует выполнять проверку с помощью лазерного нивелира.

Далее нужно заполнить ствол сваи раствором бетона. Многие ошибочно полагают, что данная операция поможет усилить сваю. В действительности это приводит к тому, что из сваи удаляется кислород, что позволяет защитить внутреннюю металлическую часть ствола от коррозии. В дополнение к этому бетонирование сваи позволяет защитить ее от проникновения в воды в зимнее время, что может привести к ее разрыву.

Какие еще моменты нужно учитывать в ходе установки свай?

  1. Понять, что свая достигла надёжного основания, можно, если видно, что металл проушины ствола заметно деформировался.
  2. По мнению пользователей форума, наполнять ствол бетоном следует не до конца. Приблизительно 20 см от верхушки сваи должно быть свободно. Данное пространство заполняют сухой цементно-песчаной смесью. Подобная операция поможет удалить из ствола остатки влаги;
  3. Когда оголовки будут приварены, для всех свай нужно создать горизонтальную обвязку. Обычно здесь применяют брус либо металлический профиль.
Монтаж свайно-винтового фундамента

Монтаж свайно-винтового фундамента

Тема на форуме, где можно спросить или ответить на вопросы по фундаменту на винтовых сваях — Перейти в тему.
